产品信息 >>多功能高真空阀
  多功能高真空阀(低温液体槽车及储罐抽空阀)是成都杜瓦近三十年生产低温液体设备的经验创新而成。设计思想是增加功能、简化结构、提高技术含量及工作可靠性。 阀体为往复式高真空密封结构,集抽空、密封、测量、安全等功能于一体,可广泛用于各种大、中、小型真空容器及其他真空系统。测量范围105~10-7(配选真空规管)。该阀除满足流导大、漏率小的要求外,尤其具有下述显著特点:



抽空与测量同步进行。压力传感器(真空规管)采用全焊工艺及专用电极,旨在确保密封及提高规管抗震性能,测量部分具有自封功能,一旦规管不慎损坏可实行负压换规,不破坏原有真空。

采用多环密封提高密封可靠性。真空密封用料由本厂自行配方,同比出气量小、耐酸、耐碱、耐高温、使用寿命长。为确保抽空结束时抽气系统与被抽气系统可靠分离,阀体配有微型放气阀。

自动压紧、自动复松。若使用该阀的产品或系统出现超压等异常情况,可自动泄压。

使用本阀抽空结束后,阀体分离。主阀随被抽空系统(产品),副阀随抽气设备重复使用,与不能分离的复合阀比较,每只阀可节省大额的成本费用,而且一旦卸掉副阀,旁人即不能开启,所获真空全可靠。

  本真空阀密封结构已经二十年的应用实践检验,近年更吸取国外同类阀门的技术精髓,重新设计并增设专用压力传感器更具有优良品质。
多功能高真空阀
主副阀体分离

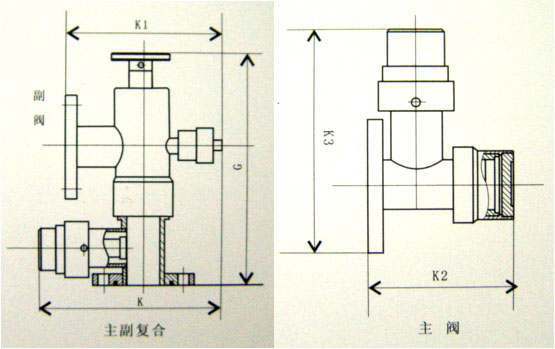

尺寸标注

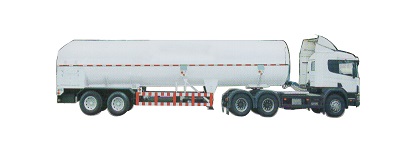

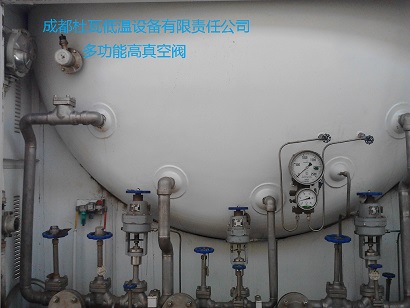

LNG槽车配置GDF系列真空阀

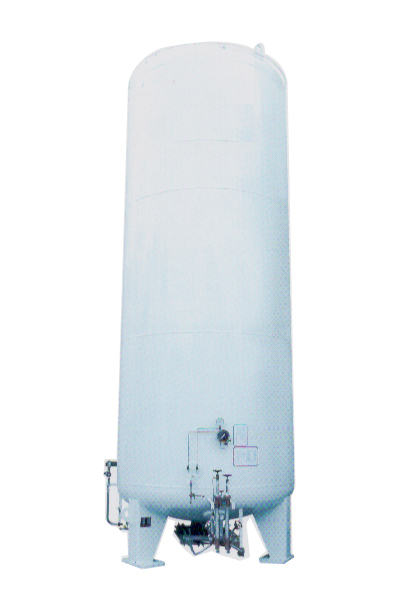

GDF真空阀用于低温液体储罐抽空



高真空阀规格(MM)
型号 通径 主副复合 主阀 阀办自紧压力(kg) 重量(kg) 规管类别 配用仪器
ф G K K1 K2 K3
GD-20C 20       50 28 3.14 0.1 M007

ZD0-1

ZDO-1P

GD-30C 30 190 140 120     7.06 1.7
GD-F30C 30 200 180 130 100 160 7.06 2.3
GD-50C 50 250 200 155 120 180 19.6 3.6
GD-F30 30 160 85 130 50 85 7.06 1.8
GD-F50 50 190 110 115 58 110 19.6 2.9
型号示例:
